高德地图跨日界线显示

发表于 2024-12-15 分类于地图

跨日界线问题

调用高德地图自身的api使地图居中时，如果路线跨越了太平洋，地图自动居中到大西洋;

在查阅了官方文档，网上搜索之后，并没有找到解决方案。

问题复现demo

实际显示 预期显示

问题分析

地图坐标系标准

地图的坐标系范围：经度范围是[-180,180], 纬度 [-90,90]

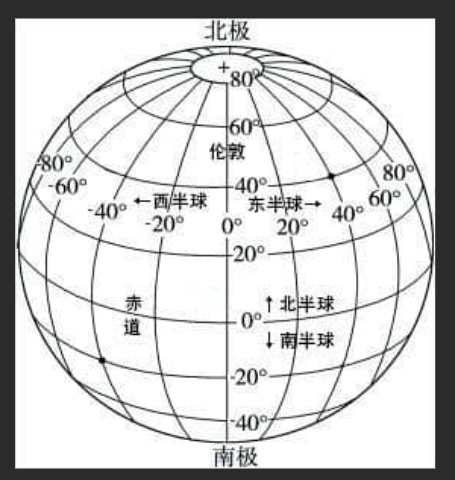

球体模式坐标系

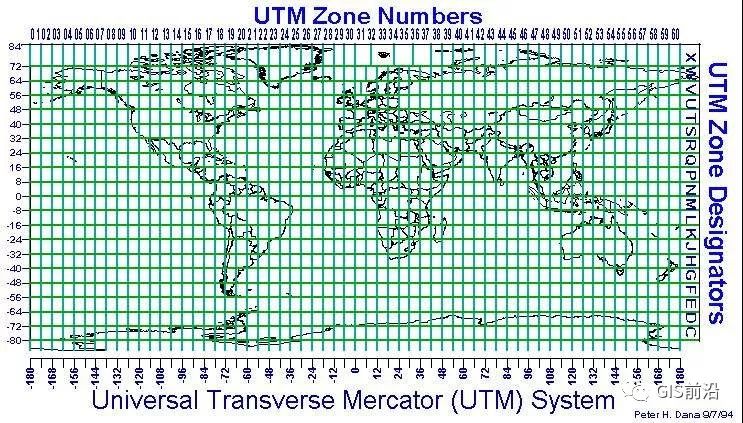

0度线展开平面模式坐标系

高德地图显示API

API参考手册

getBounds: 获取当前地图视图范围/可视区域。可视区域是一个矩形，通过Bound对象我们可以获取矩形四个角的坐标。

setFitView: 根据地图上添加的覆盖物分布情况，自动缩放地图到合适的视野级别。这个方法大致上可看作找到一个Bound

猜想

鉴于高德地图实际显示与预期显示的区别，参照上文平面地图的展开方式，推测高德地图API会将地图上覆盖物的坐标点放入[-180,180]的经度范围来计算Bound(可视区域)。所以，我们所有想要跨越日界线的Bound，都会被转化为180度线展开平面模式坐标系中的bound。

解决方法

步骤一：获得正确的bound。通过遍历点的集合，不断扩张出正确的bound。

步骤二：将正确的bound设法渲染到地图上。如果调用地图方法设置的bound是跨越日界线的，会自动被转为不跨越0经线的bound，及时bound的API写的是第一个参数是西南，第二个参数是东北。所以这也就导致了，无法使用现有API设置合适的bound就能实现地图的正确显示。我们必须手动指定地图中心点和缩放级别。也就是setZoomAndCenter

1
2
3

AMap.Bounds
地物对象的经纬度矩形范围。
new AMap.Bounds(southWest: LngLat, northEast: LngLat)

获取bound

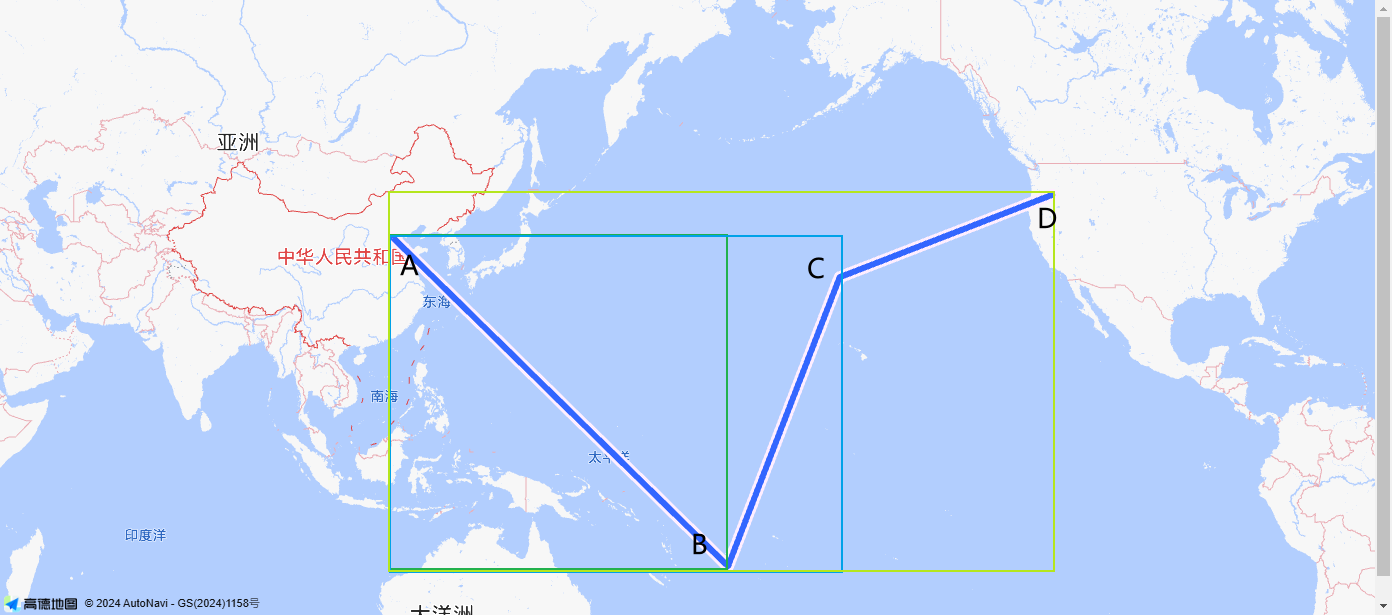

假设路径为A->B->C->D

1.将AB点的坐标，设置初始bound,确实东北和西南。

2.判断C点是否在bound内，若在，则不改变bound,若越过bound，则判断是影响到了bound的哪个角点，如图，C影响了东北，则更新bound的东北点

3.重复以上步骤，直到获得了最大bound

渲染bound

渲染bound需要使用setZoomAndCenter方法，所以我们要找到地图的中心点和缩放级别。中心点可以通过我们计算出的bound取得。而缩放级别则需要我们自己找到计算的方法

基本信息搜集

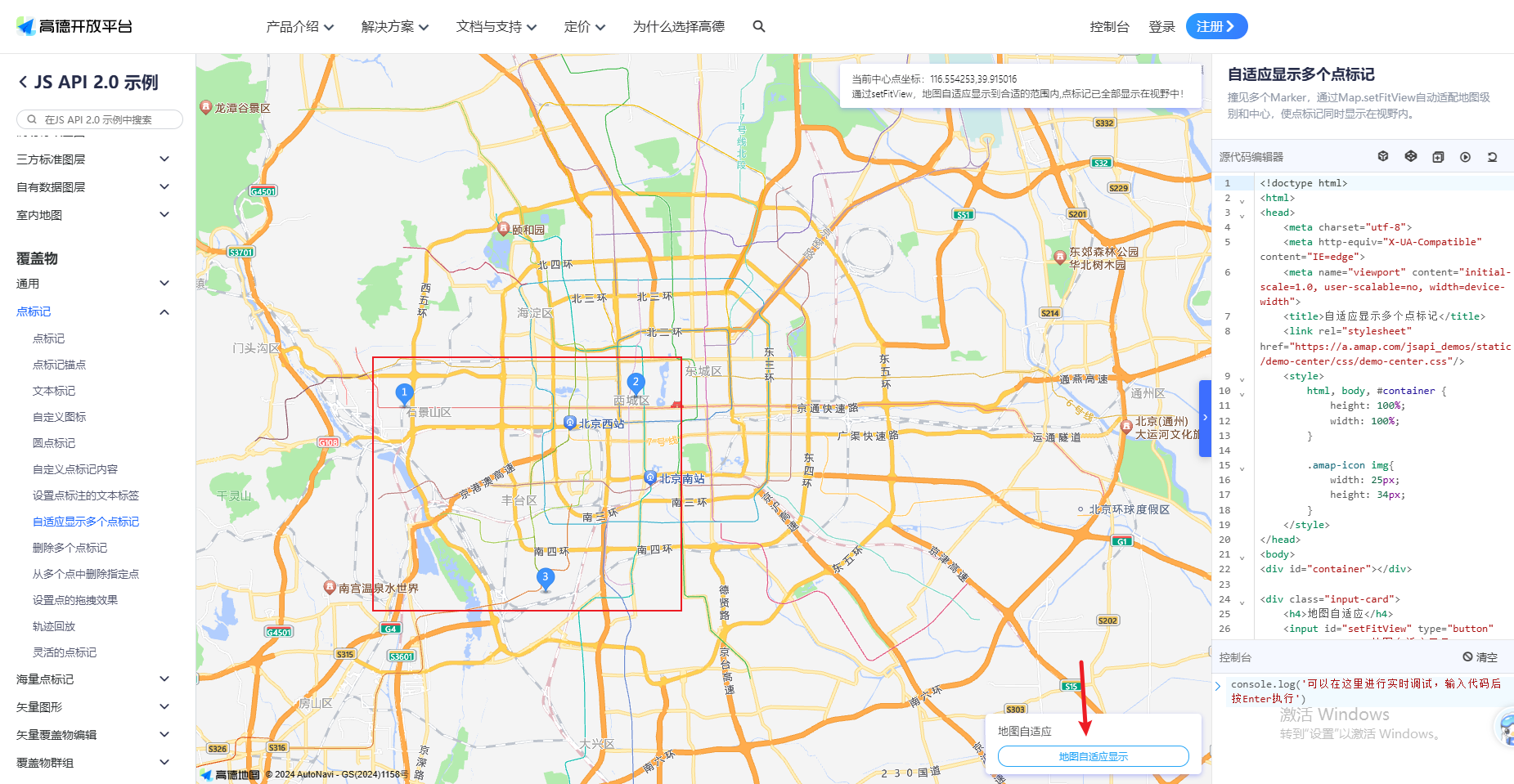

地图缩放官方示例

最大缩放级别是2，最小缩放级别是20，缩放的灵敏读是0.2，也就是说，鼠标滚轮事件，每次会改变0.2缩放级别。

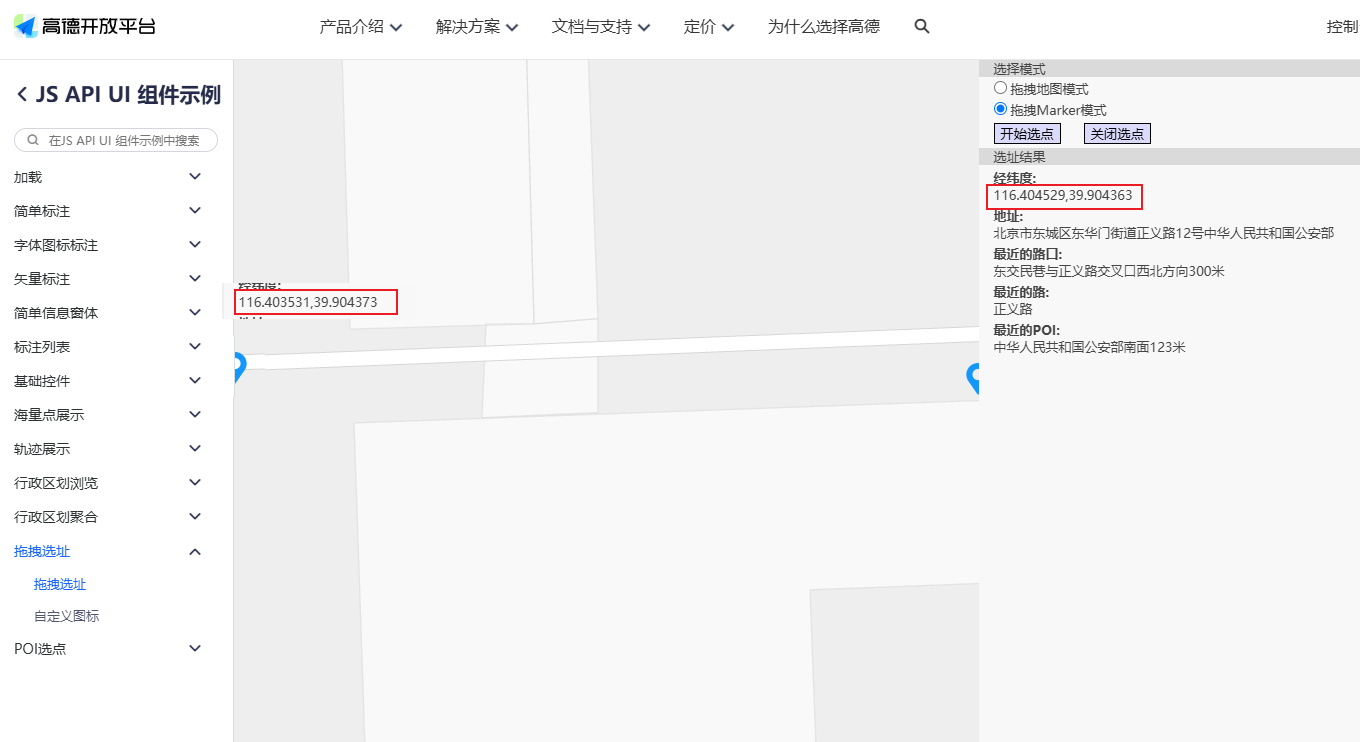

拖拽选点实例

在最小缩放下，经度的范围是0.001，最大缩放默认是360。

观察地图缩放，我们发现，在使用中，缩放级别越小，地图显示越详细，此时我们触发缩放，缩放的变化对经度的改变越少，缩放级别到国家，我们每次触发缩放，缩放的变化对经度的改变越大。

推导过程

综合以上信息，我们有下面的条件，

地图zoom灵敏度为0.2，范围是2-20，总共有90次变化。经度范围从0.001到360

也就是说，从0.001到360，总共变化了90次。

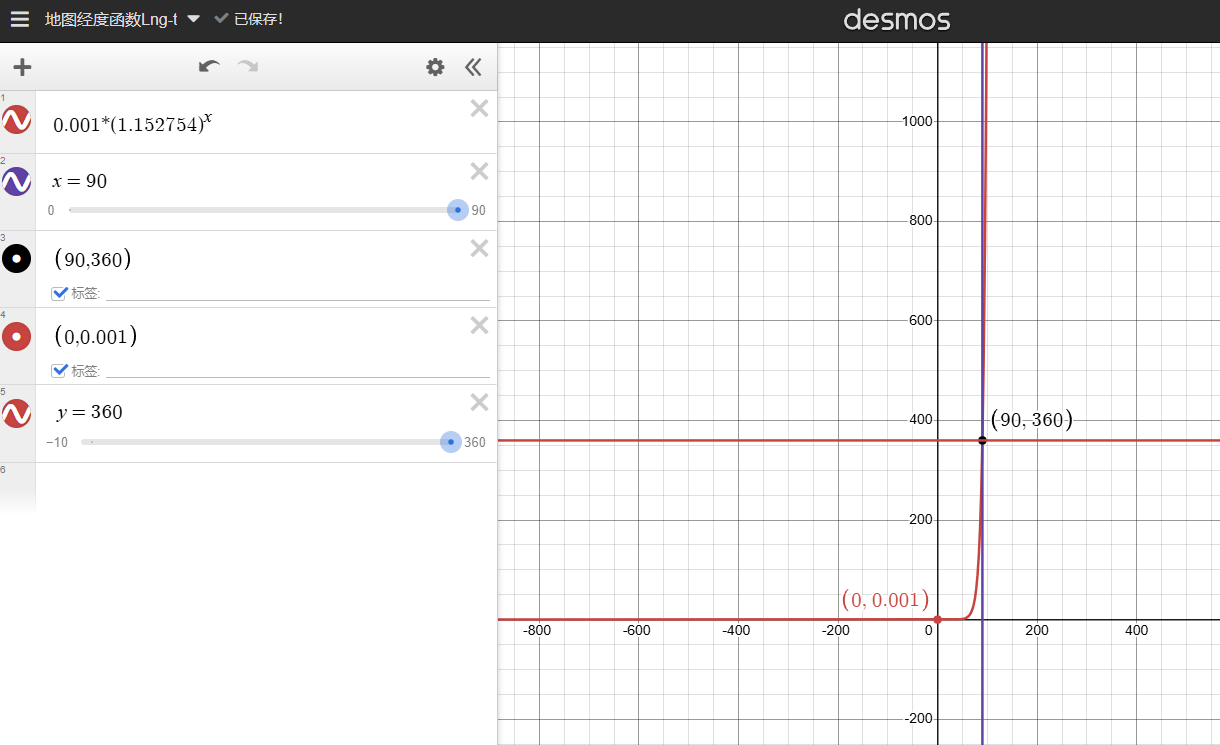

如果每次变化都有相同的增长率 ,地图的经度值是我们可以有以下的表达式 $初始状态第一次变化第二次变化第次变化$ 然后根据此公式，我们可以得到的值所以经度值和变化次数的关系式为地图经度函数Lng-t

得到经度变化函数后，让我们回到缩放计算上来,我们在缩放时，对应了第0到90次缩放，也就是zoom从2到20。在地图经度函数中,变成因变化，而得到的结果，即

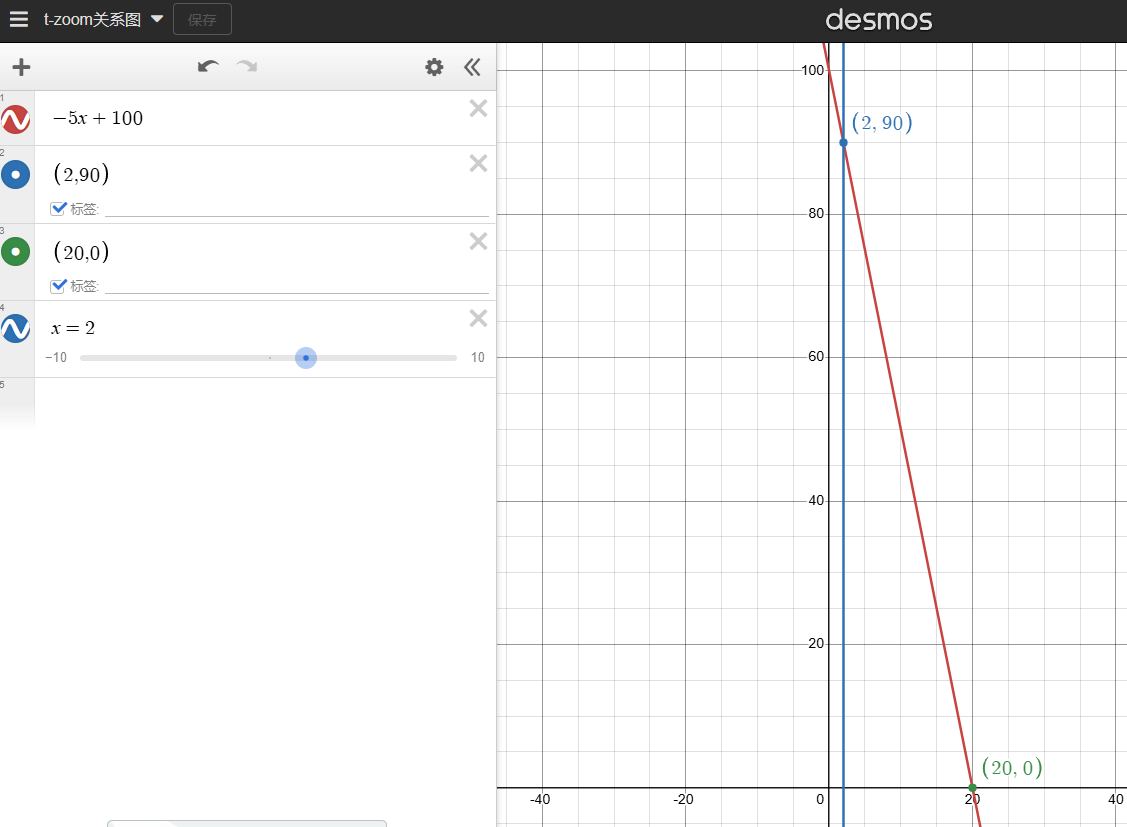

已知缩放的范围是[2,20],其对应了0到90次缩放。我们前面提到过，最小的缩放，经度尺度是最小的,是0.001，为0；最大的缩放，经度尺度是最大的,是360，为90；而和的关系是线性函数即, 带入和的值,我们可以得到 $代入得代入得$ 变化次数t与缩放关系图t-zoom

我们将函数带入函数,得到函数此时我们就得到了zoom与经度Lng的关系式，当我们通过bound计算得到合适的bound后，此时我们是可以得到页面需要显示的最大经度Lng，此时我们通过函数,就可以得知此时需要设置多大的缩放，就能显示所有的路线，标点。所以，我们最终需要的是以为参数的函数，即函数缩放与经度Lng关系图zoom-Lng
